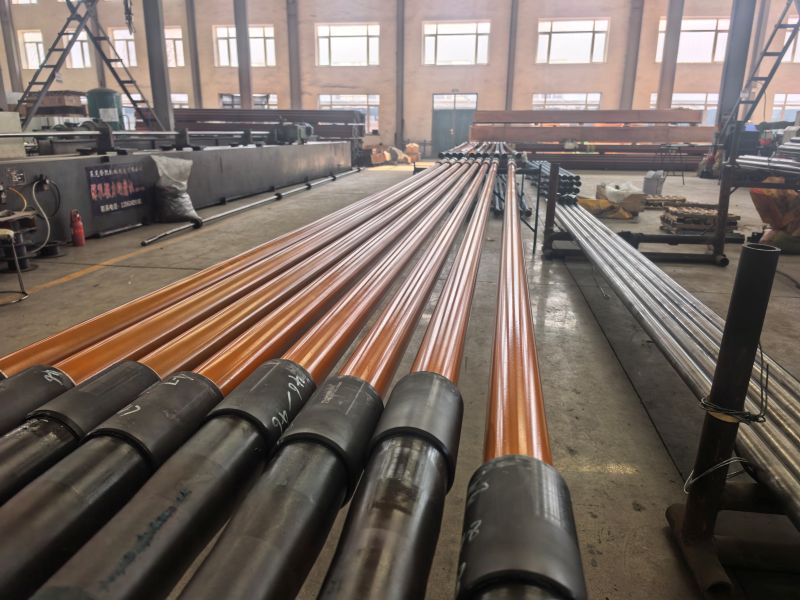

Как выбрать штанговый насос для глубоких нефтяных скважин

1. Введение

Глубоководная добыча нефти сопряжена со значительно большими трудностями, чем добыча из неглубоких скважин. С увеличением глубины скважины операторам приходится сталкиваться с более высокими нагрузками на буровые штанги, повышенным трением, газовыми помехами, износом труб, повышенными температурами и более сложными условиями добычи.

В таких условиях эксплуатации неправильный выбор может привести к проблемам.штоковый насоссистема может привести к:

• Частые поломки стержней

• Утечка насоса

• Чрезмерный износ трубок

• Снижение эффективности производства

• Короткие циклы проверки насосов

• Увеличение затрат на техническое обслуживание

• Неожиданные остановки производства

Для инженеров и операторов нефтепромыслов надлежащеештоковый насосВыбор насоса – это не просто подбор его размера. Он требует всесторонней инженерной оценки условий скважины, целевых показателей добычи, свойств пластовой жидкости и долгосрочной эксплуатационной стабильности.

В этом руководстве объясняется, как выбрать подходящий вариант.штоковый насосдля применения в глубоких нефтяных скважинах, включая типы насосов, ключевые факторы выбора, распространенные механизмы отказов, выбор материалов, стратегии оптимизации и инженерные соображения для увеличения срока службы насосов и эффективности добычи.

2. Что считается глубокой нефтяной скважиной?

В нефтепромысловой инженерии под глубокой нефтяной скважиной обычно понимается скважина со значительной вертикальной глубиной и повышенными требованиями к механической нагрузке.

Хотя стандарты могут различаться в зависимости от региона и оператора, в глубоких скважинах обычно используются следующие типы скважин:

По мере увеличения глубины система искусственного подъема испытывает следующие изменения:

• Более высокая растягивающая нагрузка

• Большее напряжение в стержневой струне

• Повышенное трение

• Больший перепад давлений

• Более жесткие температурные условия в скважине

Эти факторы напрямую влияют на проектирование насосных систем со штанговым приводом и выбор оборудования.

3. Почему для глубоких скважин требуется специальная конструкция штангового насоса?

Глубокие скважины создают условия эксплуатации, значительно более сложные, чем неглубокие эксплуатационные скважины.

Обычный штанговый насос, предназначенный для работы на умеренной глубине, может быстро выйти из строя при установке в глубоких скважинах.

Ряд инженерных сложностей делает выбор насоса для глубоких скважин критически важным.

3.1 Увеличение нагрузки на стержень

Чем глубже скважина, тем тяжелее становится колонна буровых штанг.

В результате получается:

• Более высокое растягивающее напряжение

• Повышенная усталостная нагрузка

• Большая нагрузка на полированный стержень

• Более высокие требования к крутящему моменту коробки передач.

Неправильная конструкция штока может привести к его поломке и снижению эффективности системы.

3.2 Износ трубок

Движение стержней внутри трубок создает трение во время возвратно-поступательного движения.

В глубоких скважинах износ труб усиливается по следующим причинам:

• Более длинный ход стержня

• Увеличенный вес стержня

• Более высокая боковая нагрузка

• Отклонённые траектории скважин

Это может привести к протечкам в трубопроводах и дорогостоящим ремонтным работам.

3.3 Газовые помехи

В глубоких скважинах часто содержатся большие объемы попутного газа.

Избыточное поступление газа в колонку может привести к следующим последствиям:

• Блокировка подачи газа на заправочную станцию

• Сниженное заполнение насоса

• Более низкая объемная эффективность

• Нестабильность производства

Таким образом, управление газовым потоком является важным фактором выбора.

3.4 Высокотемпературная среда

В глубоких пластах обычно наблюдаются повышенные температуры в скважине.

Высокая температура влияет на:

• Характеристики герметизации

• Стабильность клапана

• Расширение материала

• Эффективность смазки

• Скорость коррозии

Часто требуются специальные материалы и покрытия.

3.5 Производство песка и абразивов

Во многих глубоких скважинах добывается пластовый песчаник.

Песок вызывает:

• Износ поршня

• Оценка толщины ствола

• Повреждение клапана

• Снижение эффективности насоса

В таких условиях крайне важны насосы с пескостойкой конфигурацией.

4. Понимание работы штанговых насосных систем в глубоких скважинах

Астержневой насос для глубоких скважинЭта система представляет собой поршневую систему искусственного подъема нефти, предназначенную для работы в условиях высоких нагрузок и высокого давления.

В состав полной системы входят:

• Наземная насосная установка

• Первоначальный тягач

• Редуктор

• Присоска, стержень

• Штанговый насос для скважин

• Система труб

• Оборудование для управления поверхностью

Система преобразует вращательное движение в возвратно-поступательное для подъема сырой нефти из подземных месторождений.

5. Основные типы штанговых насосов, используемых в глубоких нефтяных скважинах.

Выбор подходящего типа насоса — одно из важнейших инженерных решений.

5.1 Трубчатый насос

Трубные насосы обычно используются в глубоких скважинах с высокой производительностью.

Характеристики:

• Цилиндр насоса напрямую соединен с трубкой.

• Возможность работы на больших диаметрах

• Улучшенная структурная устойчивость

• Более высокая производственная мощность

Преимущества:

• Подходит для глубоких скважин

• Повышенная объемная эффективность

• Более высокая грузоподъемность

Ограничения:

• Для проведения технического обслуживания требуется извлечение трубок.

Лучше всего подходит для:

• Глубокие традиционные нефтяные сквалы

• Высокофлюидные добывающие сквалы

• Стабильное долгосрочное производство

5.2 Штоковый насос (вставной насос)

Штоковые насосы Они устанавливаются внутри трубок и могут быть извлечены без вытягивания трубок.

Преимущества:

• Упрощенное техническое обслуживание

• Более быстрая замена насоса

• Снижение затрат на капитальный ремонт

Ограничения:

• Меньший диаметр насоса

• Сниженная производственная мощность

Лучше всего подходит для:

• Скважины, требующие частого обслуживания насосов.

• Применение в умеренном производстве

5.3 Мощные штоковые насосы

Конфигурации повышенной прочности специально разработаны для суровых условий эксплуатации в глубоких скважинах.

В число функций входят:

• Усиленные стволы

• Закаленные поршни

• Системы клапанов с высокой нагрузкой

• Повышенная износостойкость

Лучше всего подходит для:

• Скважины большой глубины

• Применение в условиях высоких нагрузок

• Коррозионные среды

6. Ключевые факторы при выборе штангового насоса для глубоких нефтяных скважин

Этот раздел является ключевым при выборе штангового насоса для глубоких скважин.

6.1 Глубина скважины

Глубина скважины напрямую влияет на:

• Вес удилища

• Нагрузка насоса

• Распределение напряжений

• Требования к крутящему моменту

Для бурения более глубоких скважин требуется:

• Более прочные материалы для стержней

• Оптимизированная конструкция конусности шатуна

• Повышенная долговечность насоса

С увеличением глубины неправильный выбор стержня значительно повышает риск усталостного разрушения.

6.2 Темп производства

Целевой показатель производства определяет:

• диаметр насоса

• Длина хода

• Объём насоса

• Скорость перекачки

Слишком мощные насосы могут привести к следующим последствиям:

• Жидкий фунт

• Увеличение потребления энергии

• Преждевременный износ

Недостаточно мощные насосы снижают эффективность производства.

6.3 Вязкость жидкости

Высоковязкая сырая нефть увеличивает сопротивление потоку.

Для работы с вязкими жидкостями необходимы:

• Больший зазор насоса

• Более низкая скорость хода

• Улучшенная герметизация клапанов

• Увеличенный крутящий момент насоса

Перед выбором конфигурации насоса необходимо провести анализ жидкости.

6.4 Содержание газа

Производство газа существенно влияет на производительность насоса.

Избыток газа вызывает:

• Запорный клапан насоса

• Сниженное заполнение насоса

• колебания производства

В число решений входят:

• Газоотделители

• Правильная глубина установки насоса

• Сниженная скорость хода

• Оптимизированная конструкция впускного коллектора

6,5 Содержание песка

Образование песка является одной из основных причин выхода из строя насосов в глубоких скважинах.

Для условий с высоким содержанием песка необходимо:

• Вантузы, устойчивые к песку

• Закаленные стволы

• Усовершенствованная конструкция клапана

• Снизьте скорость насоса.

Правильный выбор насоса может значительно снизить абразивный износ.

6.6 Температурные условия

В глубоких пластах могут превышаться высокие рабочие температуры.

Температура влияет на:

• Расширение материала

• Деградация уплотнения

• Износ клапанов

• Скорость коррозии

Специальные сплавы и жаростойкие покрытия повышают надежность.

6.7 Коррозионная среда

В добываемых жидкостях могут содержаться:

• H₂S

• CO₂

• Хлориды

• Соленая вода

Часто необходимы коррозионностойкие материалы.

К распространённым вариантам относятся:

• Покрытия из никелевых сплавов

• Хромированные стволы

• Компоненты из нержавеющей стали

6.8 Отклонение скважины

Скважины со значительным отклонением от заданного направления увеличивают боковую нагрузку и трение.

К числу проблем относятся:

• износ стержня

• Износ труб

• Повышенное энергопотребление

Специальные направляющие штока и оптимизированная скорость прокачки помогают снизить износ.

7. Конструкция стержневой системы для глубоких скважин

Проектирование колонны бурильных штанг является одним из наиболее важных аспектов проектирования систем искусственного подъема нефти в глубоких скважинах.

7.1 Конструкция тетивы с коническим стержнем

В глубоких скважинах обычно используются колонны скважин с коническими стержнями.

Преимущества:

• Более равномерное распределение напряжений

• Сниженная усталостная нагрузка

• Снижен риск поломки стержня.

Типичные материалы:

• Сталь марки С

• Сталь марки D

• Высокопрочные стержни из сплавов

7.2 Расчет нагрузки на стержень

Нагрузка на стержень зависит от:

• Жидкостная нагрузка

• Вес удилища

• Сила ускорения

• Нагрузка трения

Точный анализ нагрузки повышает надежность насоса.

7.3 Устойчивость к усталости

Глубокие скважины создают условия циклической нагрузки.

Упорные стержни улучшают:

• Срок службы

• Операционная стабильность

• Длительность цикла проверки

8. Выбор ствола и поршня помпового ружья

Эффективность насоса во многом зависит от конструкции ствола и плунжера.

8.1 Хромированные стволы

Преимущества:

• Высокая твердость

• Отличная износостойкость

• Улучшенная коррозионная стойкость

Широко применяется в глубоких скважинах.

8.2 Закаленные плунжеры

Усиленные поршни обеспечивают следующие преимущества:

• Устойчивость уплотнения

• Износостойкость

• Стабильность производства

8.3 Выбор уровня допуска

Зазор между поршнем и плунжером влияет на:

• Утечка насоса

• Трение

• Эффективность

При надлежащем оформлении допуска необходимо учитывать:

• Температурное расширение

• Вязкость жидкости

• Условия на песке

9. Типичные отказы штанговых насосов для глубоких скважин

Понимание причин неисправностей помогает оптимизировать выбор насоса.

9.1 Поломка стержня

Причины:

• Чрезмерная нагрузка

• Коррозионная усталость

• Неправильная конструкция конусности шатуна

9.2 Утечка насоса

Причина:

• Износ клапанов

• Плохая герметизация

• Повреждение ствола

9.3 Износ труб

Часто вызывается:

• трение стержня

• Отклонение скважины

• Неправильная направляющая стержня

9.4 Газовый замок

Возникает, когда избыток газа препятствует правильному заполнению насоса.

9.5 Отказ клапана

Причина:

• Эрозия песка

• Высокая ударная нагрузка

• Коррозия

10. Как увеличить срок службы штанговых насосов в глубоких скважинах

Длительный срок службы насоса имеет решающее значение для снижения затрат на капитальный ремонт.

10.1 Оптимизация скорости насоса

Чрезмерное увеличение скорости:

• Напряжение стержня

• Трение

• удар клапана

• Умеренная скорость улучшает устойчивость.

10.2 Используйте соответствующие материалы

Улучшение материалов значительно повышает долговечность.

Примеры:

• Стержни из легированной стали

• Поршни с керамическим покрытием

• Хромированные стволы

10.3 Сокращение добычи песка

Методы борьбы с песком:

• Экраны

• Укладка гравия

• Оптимизированная скорость производства

10.4 Регулярный мониторинг

Мониторинг включает в себя:

• Анализ динамометра

• мониторинг нагрузки

• Анализ уровня жидкости

Прогнозируемое техническое обслуживание снижает риск отказов.

11. Штанговые насосы для глубоких скважин против систем электростатического нагнетания

Обе системы широко используются в системах искусственного подъема нефти.

Преимущества штанговых насосов

• Снижение эксплуатационных расходов

• Упрощенное техническое обслуживание

• Лучше подходит для умеренного производства.

• Высокая надежность

Преимущества ESP

• Более высокая производственная мощность

• Лучше подходит для сверхглубоких скважин.

• Более высокие скорости потока

Ограничения штанговых насосов

• Ограниченный объем производства

• Проблемы механического износа

Ограничения ESP

• Высокая стоимость установки

• Чувствителен к газам и твердым веществам.

12. Выбор материалов для применения в глубоких скважинах

Качество материалов оказывает существенное влияние на срок службы насоса.

Общие материалы

Технологии нанесения покрытий

Современные покрытия улучшают:

• Износостойкость

• Коррозионная стойкость

• Термостойкость

13. Стратегии технического обслуживания штанговых насосов для глубоких скважин

Надлежащее техническое обслуживание продлевает срок службы оборудования.

Профилактическое техническое обслуживание

Включает:

• Плановые проверки

• Проверка смазки

• анализ соосности стержней

• Прогнозируемое техническое обслуживание

Применение:

• Карты динамометра

• мониторинг датчиков

• Анализ производства

• Анализ отказов

Анализ тенденций отказов помогает:

• Сокращение времени простоя

• Улучшить стратегию отбора

• Оптимизация будущих операций

14. Будущие тенденции в технологии штанговых насосов для глубоких скважин

Современные системы искусственного подъема нефти развиваются в направлении:

• Интеллектуальная интеграция нефтепромыслов

• Удаленный мониторинг

• Автоматическая оптимизация

• Высокопрочные композитные стержни

• Прогнозируемое техническое обслуживание на основе ИИ

Эти технологии улучшают:

• Эффективность производства

• прогнозирование отказов

• Оптимизация энергопотребления

15. Часто задаваемые вопросы

Какой штанговый насос лучше всего подходит для глубоких нефтяных скважин?

Для работы в глубоких скважинах обычно предпочитают трубные насосы и мощные штанговые насосы из-за их большей грузоподъемности и повышенной стабильности.

На какой глубине может работать штанговый насос?

Штанговые насосы широко используются в скважинах средней и большой глубины, в зависимости от конструкции штанги, производительности насосной установки и условий добычи.

Что вызывает отказы штанговых насосов в глубоких скважинах?

К распространенным причинам относятся усталость штока, износ труб, газовые помехи, коррозия, эрозия песком и неправильный выбор насоса.

Что лучше для глубоких скважин: штанговый насос или электростатический погружной насос?

Штоковые насосы лучше подходят для стабильного умеренного производства с низкими эксплуатационными затратами, в то время как системы электростатического фильтра предпочтительны для очень больших объемов производства.

Как можно продлить срок службы штокового насоса?

Правильный выбор материалов, оптимизированная скорость перекачки, регулярное техническое обслуживание и эффективный контроль за песком значительно увеличивают срок службы.

Выбор правильногоштоковый насосДля работы на глубоких нефтяных скважинах необходимо полное понимание условий скважины, целевых показателей добычи, характеристик жидкости и требований к механической нагрузке.

Правильно спроектированная система штангового насоса улучшает:

• Эффективность производства

• Эксплуатационная надежность

• срок службы оборудования

• стабильность цикла технического обслуживания

При работе с глубокими скважинами успешный выбор насоса зависит не только от его типа, но и от конструкции штока, качества материала, коррозионной стойкости, газоотвода и стратегии долгосрочного технического обслуживания.

Поскольку разработка нефтяных месторождений все чаще осуществляется на более глубоких и сложных пластах, оптимизированные системы штанговых насосов для глубоких скважин останутся одним из важнейших решений в области искусственного подъема нефти в современной нефтедобыче.
